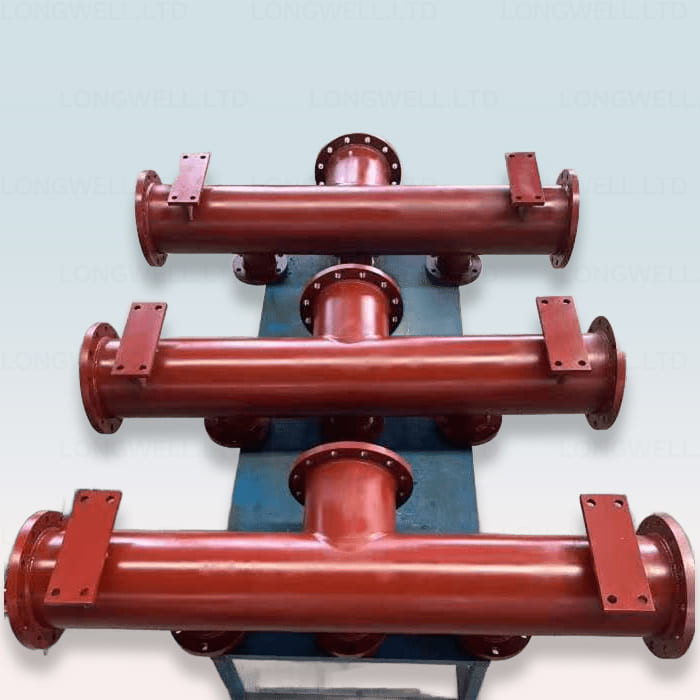

এএইচ১৩০১০১০৫০৯ ল্যাড পাম্প সাকশন ম্যানিফোড

কিভাবে ডিসচার্জ ম্যানিফোল্ড এবং আনুষাঙ্গিক ম্যানিফোল্ড ইনস্টল করবেন?

(১) ডিসচার্জ ম্যানিফোল্ড এবং সিলিন্ডার ব্লকগুলির মধ্যে যোগাযোগের মুখটি ভালভাবে ধুয়ে ফেলুন, সিলিং রিংটি ইনস্টল করুন এবং এটি সিলিন্ডার ব্লকের উপরে রাখুন। বোল্ট এম 39 × 3 এর টার্নিং টর্ক 1954 ′′ 2255 এনএম।

(2) ডিসচার্জ ম্যানিফোল্ডের প্রয়োজনীয়তা অনুসারে, আনুষাঙ্গিক ম্যানিফোল্ড (5-মুখী বা 4-মুখী), ডিসচার্জ পালসেশন ডিমেঞ্জার, ত্রাণ ভালভ, বাইপাস ভালভ এবং চাপ মুক্তি লাইন ইত্যাদি ইনস্টল করুনবোল্ট এবং বাদামের টার্নিং টর্চগুলিকে ক্লোজ 12 পূরণ করতে হবে.2.1.

সাকশন ম্যানিফোল্ড একযোগে ৩টি সিলিন্ডার ব্লকের সাথে সংযুক্ত। এর বাম, মাঝখানে এবং ডানদিকে তিনটি পোর্ট রয়েছে। ড্রিলিং তরল বাম থেকে শোষণ করা যেতে পারে,আপনার ইচ্ছা অনুযায়ী ডান বা মাঝের পোর্ট.

কিভাবে সাকশন ম্যানিফোল্ড এবং সাকশন desurger ইনস্টল করবেন?

(1) সাকশন ম্যানিফোল্ডটি ইনস্টল করুনঃ সাকশন ম্যানিফোল্ডের ফ্ল্যাঞ্জের শেষের মুখটি পরিষ্কার করুন, সিলিং রিংগুলি ইনস্টল করুন এবং এটিকে তিনটি সিলিন্ডার ব্লকের সাথে সংযুক্ত করুন। বোল্ট এম 39 × 3 এর টার্নিং টর্ক 321 ′′ 370N.m

(2) সাকশন ডিসার্জার ইনস্টল করুনঃসাকশন ডিসার্জারটি সাকশন ম্যানিফোল্ডে ইনস্টল করুন।

বাম এবং ডান দিকে দুটি পোর্ট রয়েছে। ড্রিলিং তরল বাম বা ডান দিক থেকে নির্গত হতে পারে।

ডিসচার্জ ফিল্টারটি ডিসচার্জ ম্যানিফোল্ডের অন্য দিকে ইনস্টল করা হবে। ডিসচার্জিং লবণটি ফিল্টারিংয়ের পরে ড্রিলিং তরল লাইনে (ম্যানিফোল্ড) যায়।

স্ল্যাড ডিসচার্জ ম্যানিফোল্ডটি মেরামত করার আগে, চাপ মুক্তি লাইনের বাইপাস ভালভটি প্রথমে খোলা উচিত এবং ডিসচার্জ ম্যানিফোল্ডের চাপটি শূন্যে মুক্তি দেওয়া উচিত।

তারপর শোষণ manifold এবং নিষ্কাশন manifold ইনস্টল করুন. সমন্বয় এবং ভাল প্রতিটি অংশ সারিবদ্ধ করার পরে, একটি টর্ক চাবি ব্যবহার শোষণ manifold মধ্যে সংযোগ bolts আঁট,নির্ধারিত টর্কে যথাক্রমে ডিসচার্জ ম্যানিফোল্ড এবং সিলিন্ডার ব্লক.

তরল প্রান্ত প্রধানত সিলিন্ডার ব্লক, লাইনার, পিস্টন, ভালভ, সাকশন ম্যানিফোল্ড, ডিসচার্জ ম্যানিফোল্ড, ডিসচার্জ পালসেশন ডিমেঞ্জার, ত্রাণ ভালভ এবং স্প্রেিং ডিভাইস ইত্যাদি নিয়ে গঠিত।
